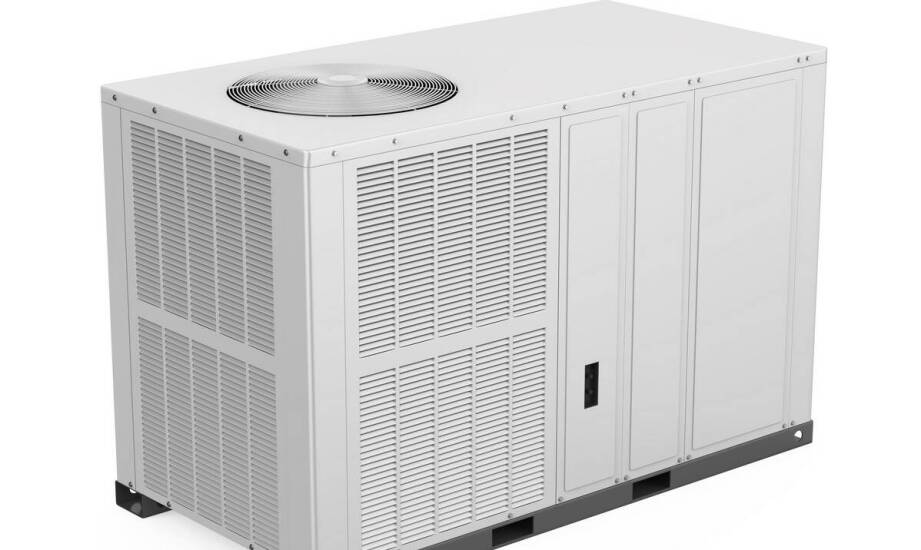

Jak odczytać schemat domowego ogrzewania nadmuchowego z kondensacyjną nagrzewnicą gazową

Prawidłowo rozrysowany układ domowej instalacji to podstawa do zrozumienia, jak powietrze krąży w całym budynku. Typowy projekt budowlany pokazuje kompletny obieg uwzględniający główne źródło ciepła, sieć dystrybucyjną oraz elementy sterujące pracą całego układu. Centralnym punktem takiego rysunku jest nagrzewnica, z której wyprowadzone są kanały nawiewne doprowadzające odpowiednio przygotowane powietrze do poszczególnych pomieszczeń. Równolegle poprowadzony jest powrót, który transportuje schłodzone masy z powrotem do jednostki grzewczej. Całość tworzy zamknięty obieg, nad którym nieustannie czuwa zaawansowany system automatyki budynkowej. Dokładna analiza rysunku technicznego pozwala dostrzec, w jaki sposób projektant zintegrował wentylację, dystrybucję ciepła i oczyszczanie powietrza w jedną sieć dopasowaną do bryły budynku.

Przeczytaj również: 5 powodów, dla których warto wybrać okna PCV

Działanie kondensacyjnej nagrzewnicy gazowej w układzie

Kondensacyjna nagrzewnica gazowa zajmuje kluczowe miejsce na planie nowoczesnej instalacji nadmuchowej. Urządzenie to spala paliwo w szczelnie zamkniętej komorze, co całkowicie odcina proces spalania od powietrza znajdującego się wewnątrz domu mieszkalnego. Zasadniczą różnicą względem starszych rozwiązań o otwartej komorze jest zdolność do odzyskiwania energii z pary wodnej zawartej w spalinach. Dzięki temu inżynieryjnemu zabiegowi sprzęt osiąga sprawność operacyjną dochodzącą do 98 procent. Zwykły piec nawiewny po prostu wyrzuca gorące spaliny przez komin, co w praktyce oznacza bezpowrotną utratę części wyprodukowanej energii i wyższe zużycie gazu.

Przeczytaj również: Przegląd palników na pellet - ekologiczne i wydajne źródło energii

W nowoczesnych jednostkach strumień gorących spalin trafia najpierw na specjalny wymiennik ciepła wykonany ze stali kwasoodpornej. Ten kluczowy element schładza gazy wylotowe do bezpiecznej temperatury rzędu 35–50°C, a samemu procesowi towarzyszy naturalne zjawisko skraplania pary wodnej. Uwolnione w ten sposób ciepło utajone bezpośrednio podnosi temperaturę powietrza, które następnie jest wtłaczane do sieci kanałów przez główny wentylator dystrybucyjny. Taki mechanizm działania radykalnie zmniejsza całkowite zapotrzebowanie na paliwo. Na precyzyjnej dokumentacji technicznej bardzo wyraźnie widać odpływ kondensatu z samego urządzenia oraz bezpieczne przewody powietrzno-spalinowe wyprowadzone poza główny obrys budynku.

Przeczytaj również: Trzpień do frezarki: jak dobrać, prawidłowo użytkować i dbać o niego

Rozkład elementów i odczytywanie głównych oznaczeń

Kolejnym niezbędnym krokiem w prawidłowej analizie rysunku jest dokładne prześledzenie trasy przepływu. Strumień powietrza pobrany z zewnątrz trafia najpierw do czerpni, skąd natychmiast kierowany jest na główną sekcję filtracyjną. Oczyszczone masy przechodzą przez centralny moduł grzewczy, gdzie płynnie zyskują zadaną wcześniej temperaturę. Następnie powietrze wtłaczane jest do zaizolowanych kanałów nawiewnych i opuszcza układ przez specjalne kratki zamontowane w podłogach lub na sufitach. Zużyte i schłodzone powietrze wraca do centrali osobnym ciągiem wywiewnym, tworząc tak zwaną recyrkulację wewnątrz obiektu.

Każda profesjonalna dokumentacja projektowa posługuje się znormalizowaną symboliką znacznie ułatwiającą orientację. Strzałki wychodzące bezpośrednio od centrali w kierunku kratek podłogowych to zawsze ciągi nawiewne. Linie prowadzące z powrotem do głównego urządzenia grzewczego symbolizują natomiast obieg zwrotny. Zrozumienie tych wszystkich relacji staje się znacznie prostsze, gdy uważnie analizuje się dopracowany ogrzewanie nadmuchowe schemat, uwzględniający wszelkie przepustnice oraz rozdzielacze strefowe. Na zaawansowanych planach pojawia się również precyzyjny termostat strefowy, który na bieżąco komunikuje się z automatyką, płynnie otwierając lub przymykając dopływ ciepła do stref.

Dobrze wykonany i przemyślany projekt zawsze uwzględnia prawidłowo zintegrowaną wentylację mechaniczną z udziałem świeżego powietrza z zewnątrz. Dodatkowe elementy takie jak kanałowy nawilżacz ewaporacyjny czy wielostopniowe filtry zajmują miejsce zaraz przed lub tuż za sekcją grzewczą układu. Budowę tak kompleksowych instalacji wspierają komponenty dostarczane przez Goodaire Polska. W asortymencie firmy znajdują się odpowiednio dobrane nagrzewnice oraz precyzyjne sterowniki Braeburn. Zastosowanie sprawdzonych podzespołów pozwala stworzyć spójną sieć, w której grzanie oraz wymiana powietrza współpracują całkowicie bezkolizyjnie.

Najczęstsze błędy w interpretacji i ocena jakości projektu

Osoby samodzielnie analizujące rysunki instalacyjne dość często popełniają fundamentalny błąd polegający na odwrotnym odczytaniu kierunków przepływu. Mylą one obieg nawiewny z obiegiem zwrotnym, co błyskawicznie prowadzi do fałszywych wniosków o docelowym umiejscowieniu poszczególnych kratek w domu. Innym powszechnym problemem jest całkowite zignorowanie rozrysowanej sekcji filtracyjnej, co w rzeczywistości oznacza poważne ryzyko rozprowadzania osiadłego kurzu po całym budynku. Często pomija się również niewielkie oznaczenia przepustnic strefowych, traktując dom jednorodzinny jako jedną wielką strefę cieplną. Warto pamiętać, że poprawnie skonfigurowane układy pozwalają na niezależne sterowanie temperaturą w każdym pokoju. Zdarza się też przeoczenie symboli izolacji kanałów stalowych, a jej brak skutkuje kondensacją wilgoci na rurach.

Prawidłowo i rzetelnie rozrysowany układ dla domu mieszkalnego charakteryzuje się kilkoma bardzo wyraźnymi cechami. Przede wszystkim zawsze wskazuje dokładne miejsce montażu kanałowych tłumików akustycznych oraz rodzaj zastosowanych filtrów powietrza, mieszczących się zazwyczaj w klasach od G4 do F7. Pełna dokumentacja inżynieryjna przewiduje również odpowiednie proporcje mieszania różniących się temperaturą mas powietrza, opierając się zazwyczaj na osiemdziesięciu procentach recyrkulacji. Przy mocno skomplikowanych bryłach architektonicznych z dużą liczbą przeszkleń projektant może zaproponować rezygnację z rozbudowanych odnóg na rzecz prostszego wariantu instalacji. Minimalizuje to potencjalne ryzyko uciążliwego hałasu i poprawia płynność przepływu.
